Pengesahan Gambar Rencana Bejana Tekanan

Pengesahan Gambar Rencana Bejana Tekanan adalah sebuah prasyarat hukum dan teknis yang esensial untuk memastikan integritas dan keselamatan operasional setiap bejana tekanan. Proses ini melibatkan evaluasi cermat terhadap seluruh aspek desain teknis, termasuk perhitungan, material, dan konstruksi yang tercantum dalam gambar, guna memastikan kesesuaiannya dengan standar industri dan regulasi pemerintah. Melalui pengesahan ini, potensi risiko kecelakaan dapat diminimalisir, sehingga menjamin lingkungan kerja yang aman dan kepatuhan terhadap norma-norma keselamatan yang berlaku.

Pengesahan Gambar Rencana Bejana Tekanan adalah proses evaluasi dan pemeriksaan terhadap gambar teknis bejana tekanan untuk memastikan bahwa desainnya memenuhi standar keselamatan dan regulasi yang berlaku. Proses ini merupakan langkah krusial sebelum bejana tekan dapat diproduksi dan dioperasikan, melibatkan verifikasi data teknis, perhitungan desain, dan pembahasan dengan pihak terkait. Tujuannya adalah untuk meminimalisir risiko kegagalan struktural dan menjamin keamanan operasional bejana tekan.

Pengesahan Gambar Rencana Bejana Tekanan merupakan suatu keharusan untuk memastikan kepatuhan terhadap peraturan dan standar keselamatan industri yang ketat. Ini adalah tahap fundamental dalam siklus hidup sebuah bejana tekanan, dimulai dari pengajuan permohonan melalui portal daring seperti TEMANK3, diikuti dengan serangkaian verifikasi data oleh tim pemeriksa, dan diakhiri dengan persetujuan berjenjang dari pihak berwenang. Dokumen seperti MDR, sertifikat material, dan gambar teknis adalah prasyarat utama dalam proses ini, yang secara keseluruhan bertujuan untuk menghasilkan tanda bukti pengesahan sebagai legitimasi desain bejana tekan.


Memulai Pengesahan Gambar Rencana Bejana Tekanan: Panduan Langkah Awal Melalui Portal TEMANK3

Proses permohonan pengesahan gambar rencana bejana tekanan kini semakin efisien dengan hadirnya Portal TEMANK3 (Teman K3). Tahap awal ini merupakan fondasi penting untuk memastikan kelancaran seluruh prosedur verifikasi dan persetujuan. Berikut adalah langkah-langkah yang perlu Anda pahami untuk memulai permohonan Anda:


1. Proses Permohonan Awal: Pendaftaran dan Pengunggahan Dokumen

Langkah pertama dalam pengajuan pengesahan gambar rencana bejana tekanan adalah melalui sistem daring.

a. Start (Permohonan Pengesahan)

  • Pengajuan Permohonan Melalui Portal TEMANK3: Seluruh permohonan pengesahan gambar rencana tekanan wajib diajukan melalui portal TEMANK3[cite: 1]. Ini adalah gerbang utama untuk memulai proses Anda.
  • Penerimaan Tanda Bukti Pendaftaran Elektronik secara Otomatis oleh Sistem: Setelah permohonan Anda berhasil disetujui dan memenuhi persyaratan administrasi serta teknis sesuai peraturan, sistem akan secara otomatis memberikan tanda bukti pendaftaran elektronik kepada Anda[cite: 1]. Ini menandakan bahwa permohonan awal Anda telah diterima.

b. Verifikasi Data Permohonan

  • User Mengunggah Softcopy Dokumen ke Portal TEMANK3: Setelah permohonan Anda disetujui, langkah selanjutnya adalah mengunggah seluruh dokumen permohonan dalam bentuk softcopy ke portal TEMANK3[cite: 1]. Pastikan semua dokumen yang dibutuhkan sudah lengkap dan sesuai format.
  • User Menginformasikan kepada Koordinator Bidang Melalui Portal TEMANK3: Setelah proses pengunggahan selesai, Anda perlu memberitahukan kepada Koordinator Bidang melalui portal TEMANK3 bahwa dokumen permohonan telah diunggah[cite: 1]. Notifikasi ini akan memicu langkah berikutnya dalam alur kerja SOP.

Dengan menyelesaikan langkah-langkah awal ini, permohonan Anda siap untuk diproses lebih lanjut oleh pihak berwenang, memulai perjalanan menuju pengesahan gambar rencana bejana tekanan Anda.


2. Verifikasi dan Penunjukan Tim: Memastikan Kesiapan Proses Pengesahan

Setelah Anda berhasil mengajukan permohonan dan mengunggah dokumen yang diperlukan melalui Portal TEMANK3, tahap selanjutnya adalah proses verifikasi internal dan penunjukan tim pemeriksa. Tahap ini krusial untuk memastikan bahwa permohonan Anda diproses oleh pihak yang kompeten dan sesuai dengan jadwal.

a. Proses Verifikasi dan Penunjukan Tim Pemeriksa

Langkah ini dilakukan oleh pihak internal yang berwenang setelah Anda menyelesaikan permohonan awal.

  • Sub Koordinator Memverifikasi Permohonan di Portal TEMANK3: Setelah menerima notifikasi dari User, Sub Koordinator akan segera memverifikasi permohonan yang telah diunggah di portal TEMANK3. Verifikasi ini mencakup pengecekan kelengkapan dan kesesuaian awal dokumen yang diserahkan.
  • Sub Koordinator Menetapkan Tim Pemeriksa Melalui Portal TEMANK3: Jika permohonan telah diverifikasi dan dianggap sesuai, Sub Koordinator akan melanjutkan dengan menetapkan Tim Pemeriksa. Penunjukan ini juga dilakukan secara digital melalui portal TEMANK3.

b. Penerimaan Penunjukan dan Konfirmasi Jadwal

Setelah Tim Pemeriksa ditetapkan, mereka akan menerima informasi penting terkait tugas baru ini.

  • Tim Pemeriksa Menerima Surat Penunjukan (Dapat Dicetak dari Portal) Melalui Email: Tim Pemeriksa akan menerima surat penunjukan resmi melalui email, yang juga dapat dicetak langsung dari portal TEMANK3. Surat ini menjadi dasar penugasan mereka.
  • Tim Pemeriksa Memberikan Informasi Jadwal Pemeriksa dan Konfirmasi Kesediaan kepada Sub Koordinator Melalui Sistem TEMANK3: Setelah menerima penunjukan, Tim Pemeriksa wajib menginformasikan jadwal mereka dan mengkonfirmasi kesediaan untuk melakukan pemeriksaan kepada Sub Koordinator melalui sistem TEMANK3. Hal ini penting untuk sinkronisasi jadwal.

c. Pemberian Jadwal Pengujian

Langkah terakhir di tahap ini adalah penetapan jadwal definitif.

  • Sub Koordinator Memberikan Jadwal Pengujian Gambar Rencana Bejana Tekanan kepada User Melalui Portal TEMANK3: Setelah menerima konfirmasi kesediaan dari Tim Pemeriksa, Sub Koordinator akan secara resmi memberikan jadwal pengujian gambar rencana bejana tekanan kepada Anda (User) melalui portal TEMANK3. Dengan ini, Anda akan mengetahui kapan proses pengujian akan dimulai.

Tahap verifikasi dan penunjukan tim ini memastikan bahwa setiap permohonan ditangani secara sistematis dan dengan alokasi sumber daya yang tepat, mempersiapkan jalan untuk proses pengujian teknis yang lebih mendalam.


3. Verifikasi Data Teknis dan Pembahasan: Meninjau Detail dan Mencari Kesepakatan

Setelah permohonan diverifikasi dan tim pemeriksa ditunjuk, proses inti pengesahan gambar rencana bejana tekanan dimulai dengan verifikasi data teknis. Tahap ini melibatkan pemeriksaan mendalam terhadap seluruh detail teknis yang Anda ajukan, diikuti dengan pembahasan untuk mencapai kesepakatan.


a. Verifikasi Data Teknik

Proses ini dilakukan oleh Tim Pemeriksa untuk memastikan bahwa semua aspek teknis memenuhi standar dan regulasi.

  • Tim Pemeriksa Melakukan Verifikasi Data Teknis yang Diunggah oleh User: Tim Pemeriksa akan meninjau secara cermat dokumen-dokumen penting yang Anda unggah, seperti MDR (Manufacturer Data Report), Sertifikat Material, dan Gambar Rencana Teknis. Ini adalah tahap kritis untuk memastikan akurasi dan kelengkapan data teknis.
  • Jika Ada Ketidaksesuaian, Tim Pemeriksa Memberikan Notifikasi Perbaikan kepada User Melalui Portal TEMANK3: Apabila ditemukan adanya ketidaksesuaian atau kekurangan dalam data teknis, Tim Pemeriksa akan segera memberikan notifikasi perbaikan kepada Anda melalui portal TEMANK3.
  • User Melakukan Perbaikan Dokumen dan Mengunggah Kembali Melalui Portal TEMANK3: Setelah menerima notifikasi, Anda sebagai User wajib melakukan perbaikan sesuai dengan masukan yang diberikan dan mengunggah kembali dokumen yang telah diperbaiki melalui portal TEMANK3.

b. Pembuatan Desain Perhitungan (DP) dan Desain Komentar (DK)

Berdasarkan hasil verifikasi teknis, Tim Pemeriksa akan menyusun analisis dan catatan.

  • Tim Pemeriksa Membuat Desain Perhitungan (DP) dan Desain Komentar (DK) Berdasarkan Hasil Verifikasi Data Teknis: Tim Pemeriksa akan menyusun Desain Perhitungan (DP), yang merupakan perhitungan detail terkait desain bejana tekan, serta Desain Komentar (DK) yang berisi catatan atau rekomendasi berdasarkan hasil verifikasi data teknis.

c. Pembahasan Hasil Pengujian Gambar Rencana

Tahap ini adalah kesempatan untuk dialog dan mencapai kesepakatan final.

  • Pembahasan Dilakukan antara Tim Pemeriksa dan User Mengenai DP dan DK: Tim Pemeriksa dan Anda akan melakukan pembahasan bersama untuk meninjau DP dan DK yang telah disusun. Ini adalah forum untuk mengklarifikasi, mendiskusikan, dan menyepakati semua aspek teknis.
  • Jika Tidak Ada Kesepakatan, Tim Pemeriksa Memberikan Notifikasi Perbaikan kepada User Melalui Portal TEMANK3: Apabila dalam pembahasan tidak tercapai kesepakatan atau masih ada hal yang perlu diperbaiki, Tim Pemeriksa akan kembali memberikan notifikasi perbaikan kepada Anda melalui portal TEMANK3.
  • User Melakukan Perbaikan Dokumen dan Mengunggah Kembali Melalui Portal TEMANK3: Sama seperti sebelumnya, Anda wajib melakukan perbaikan dan mengunggah dokumen yang telah direvisi melalui portal TEMANK3.

Dengan selesainya tahap verifikasi data teknis dan pembahasan ini, semua aspek teknis gambar rencana bejana tekanan Anda diharapkan telah disepakati dan memenuhi standar, siap untuk melangkah ke tahap persetujuan akhir.


4. Proses Penerbitan Pengesahan: Finalisasi dan Legalisasi Gambar Rencana

Setelah melalui tahap verifikasi data teknis dan pembahasan yang komprehensif, langkah terakhir dalam SOP Pengujian Gambar Rencana Bejana Tekanan adalah proses penerbitan pengesahan. Tahap ini melibatkan finalisasi dokumen, persetujuan berjenjang, hingga pengiriman tanda bukti pengesahan.


a. Penerbitan Pengesahan Gambar Rencana

Ini adalah tahap di mana dokumen teknis final disiapkan untuk persetujuan.

  • Tim Pemeriksa Mengunggah Finalisasi Desain Perhitungan (DP) dan Desain Komentar (DK) yang Telah Disepakati ke Portal TEMANK3: Setelah semua revisi dilakukan dan kesepakatan tercapai, Tim Pemeriksa akan mengunggah versi final dari DP dan DK ke portal TEMANK3. Dokumen-dokumen ini menjadi dasar pengesahan.
  • Tim Pemeriksa Menyusun Draft Pengesahan Gambar Rencana: Berdasarkan DP dan DK yang telah difinalisasi, Tim Pemeriksa kemudian akan menyusun draf dokumen pengesahan gambar rencana.

b. Persetujuan Konsep Pengesahan Gambar Rencana

Draf pengesahan akan melalui serangkaian persetujuan dari berbagai tingkatan manajemen untuk memastikan validitas dan akurasi.

  • Sub Koordinator Menerima Notifikasi Konsep Pengesahan Gambar Rencana dari Tim Pemeriksa Melalui Portal TEMANK3, Melakukan Pengecekan, dan Jika Sesuai, Menyetujui Konsep Tersebut: Sub Koordinator akan menerima notifikasi draf pengesahan dan melakukan verifikasi awal. Jika tidak ada masalah, persetujuan akan diberikan. Jika tidak sesuai, Sub Koordinator akan memberikan notifikasi untuk perbaikan kepada Tim Pemeriksa.
  • Koordinator Menerima Notifikasi Konsep Pengesahan Gambar Rencana dari Sub Koordinator, Melakukan Pengecekan, dan Jika Sesuai, Menyetujui Konsep Tersebut: Setelah persetujuan dari Sub Koordinator, konsep akan diteruskan ke Koordinator. Proses pengecekan serupa dilakukan, dan jika sesuai, Koordinator akan memberikan persetujuan. Jika tidak sesuai, Koordinator akan memberikan notifikasi untuk perbaikan kepada Sub Koordinator.
  • Direktur Menerima Notifikasi Konsep Pengesahan Gambar Rencana dari Koordinator, Melakukan Pengecekan, dan Jika Sesuai, Menandatangani Konsep Tersebut: Tahap akhir persetujuan ada di tangan Direktur. Setelah pengecekan dan jika semua sudah sesuai, Direktur akan menandatangani konsep pengesahan, menjadikannya dokumen resmi. Jika tidak sesuai, Direktur akan memberikan notifikasi untuk perbaikan kepada Koordinator.

c. Pengiriman Tanda Bukti Pengesahan Gambar Rencana

Setelah ditandatangani, tanda bukti pengesahan akan disampaikan kepada pemohon.

  • Tanda Bukti Pengesahan Gambar Rencana Dikirimkan Secara Elektronik kepada User Melalui Portal TEMANK3: Dokumen pengesahan akan dikirimkan secara digital kepada Anda (User) melalui portal TEMANK3, memastikan akses yang cepat dan mudah.
  • Tanda Bukti Pengesahan Gambar Rencana Dikirimkan Secara Fisik Melalui Pos/Kurir: Selain pengiriman elektronik, salinan fisik tanda bukti pengesahan juga akan dikirimkan melalui pos atau kurir.

Dengan selesainya tahap ini, gambar rencana bejana tekanan Anda telah secara resmi disahkan, menandakan kepatuhan terhadap standar dan regulasi yang berlaku.


Keterangan Tambahan: Detail Penting dalam Proses Pengesahan Gambar Rencana Bejana Tekanan

Untuk memastikan pemahaman yang komprehensif mengenai Standar Operasional Prosedur (SOP) Pengujian Gambar Rencana Bejana Tekanan melalui Portal TEMANK3, penting untuk mengetahui berbagai detail pelengkap dan informasi penunjang yang relevan. Keterangan tambahan ini mencakup definisi istilah, sistem yang digunakan, persyaratan dokumen, estimasi waktu, serta pihak-pihak yang terlibat dan hasil akhir dari proses ini.


1. Pengertian Istilah Umum

  • Pengujian Gambar Rencana Bejana Tekan: Merujuk pada proses evaluasi dan pemeriksaan terhadap gambar teknis bejana tekanan.
  • MDR (Manufacturer Data Report): Adalah laporan data yang disediakan oleh pabrikan bejana tekanan.
  • DP (Desain Perhitungan): Merupakan dokumen yang berisi seluruh perhitungan detail terkait desain bejana tekanan.
  • DK (Desain Komentar): Adalah dokumen yang mencakup catatan atau rekomendasi yang berasal dari hasil verifikasi desain.

2. Sistem yang Terlibat

Seluruh proses pengujian gambar rencana bejana tekanan ini dilakukan melalui satu platform terpadu:

  • Portal TEMANK3 (Teman K3): Ini adalah sistem utama yang digunakan untuk pendaftaran, pengunggahan dokumen, notifikasi, hingga pengiriman tanda bukti pengesahan.

3. Persyaratan Dokumen

Beberapa dokumen kunci yang wajib dilampirkan dalam permohonan meliputi:

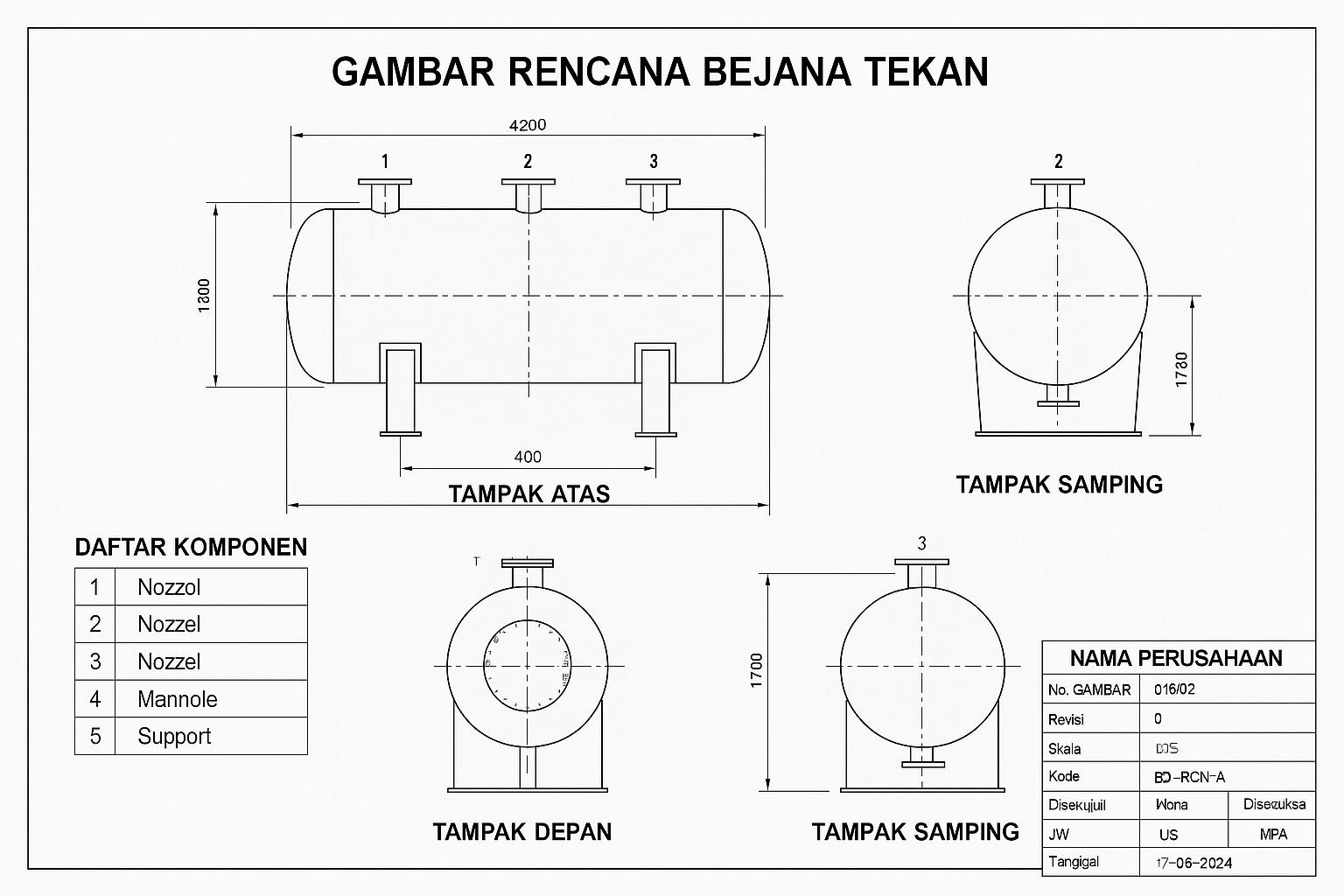

  • Gambar Rencana Teknis
  • Sertifikat Material
  • MDR (Manufacturer Data Report)
  • Dan dokumen pendukung lainnya yang mungkin diperlukan sesuai dengan peraturan yang berlaku.

4. Waktu Pelaksanaan

Estimasi waktu yang dibutuhkan untuk setiap tahapan proses adalah sebagai berikut:

  • Verifikasi data permohonan: 1 hari kerja
  • Penunjukan Tim Pemeriksa: 1 hari kerja
  • Verifikasi data teknis: 10 hari kerja per dokumen
  • Pembahasan hasil pengujian: 5 hari kerja per dokumen
  • Penerbitan pengesahan: 5 hari kerja per dokumen

5. Pihak-pihak Terlibat

Proses ini melibatkan beberapa pihak utama yang masing-masing memiliki peran spesifik:

  • User (Pemohon)
  • Tim Pemeriksa
  • Sub Koordinator
  • Koordinator
  • Direktur

6. Output

Hasil akhir dari seluruh proses ini adalah:

  • Tanda bukti pengesahan gambar rencana: Dokumen resmi yang menyatakan bahwa gambar rencana bejana tekanan telah disetujui dan memenuhi standar.

Dengan memahami seluruh keterangan tambahan ini, diharapkan proses pengajuan pengesahan gambar rencana bejana tekanan Anda melalui Portal TEMANK3 dapat berjalan dengan lancar dan efisien.

Download Proses Pengesahan Gambar Rencana Bejana Tekanan dalam format PDF

Pengesahan Gambar Rencana Bejana Tekanan
