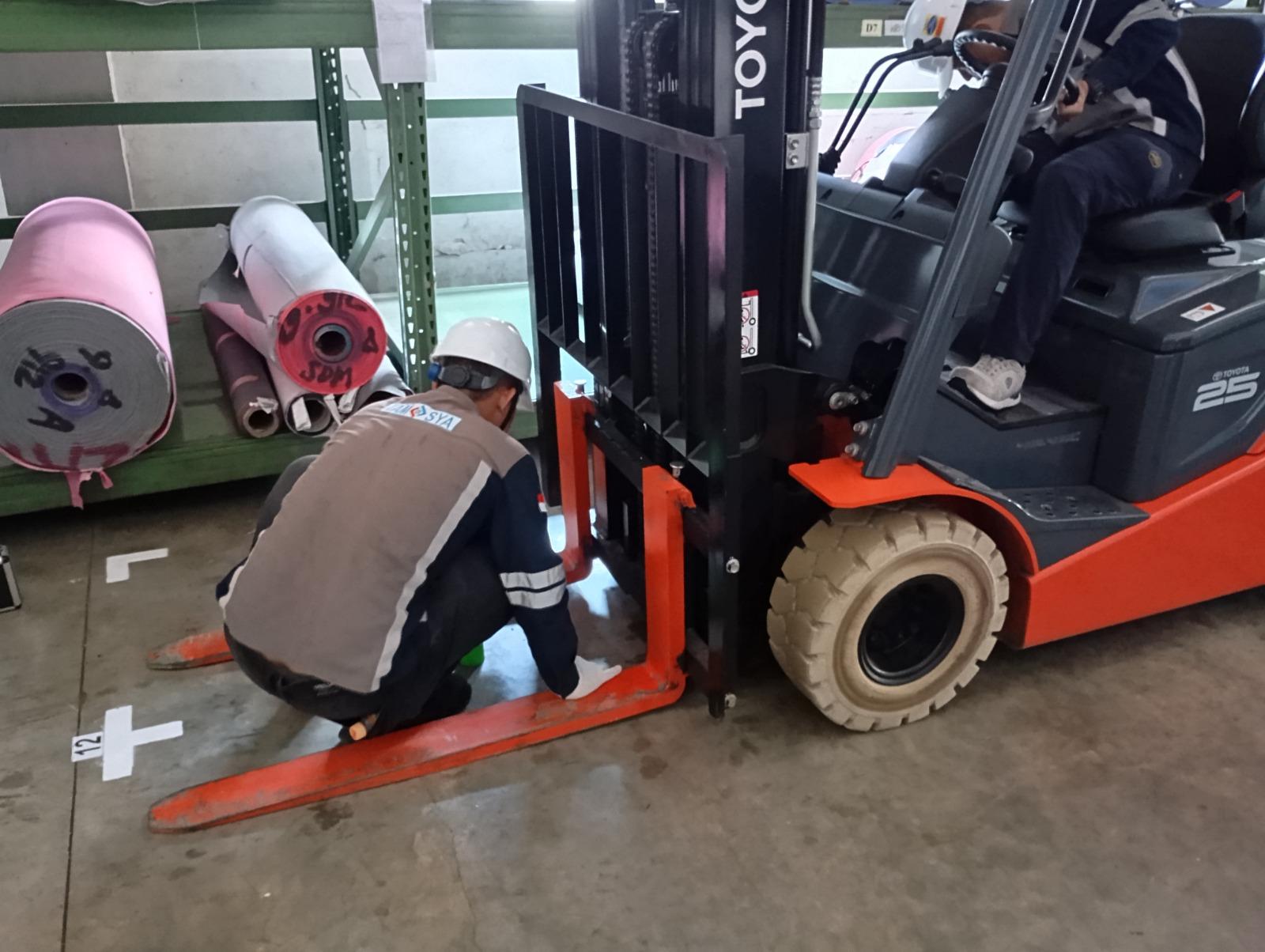

Beberapa jenis Non Destructive Test (NDT) yang umum digunakan antara lain visual inspection, ultrasonic testing, radiography, eddy current testing, magnetic particle testing, dan penetrant testing. Setiap metode memiliki kelebihan dan kekurangan, serta aplikasi yang berbeda.
Pengertian dan Tujuan NDT
NDT singkatan dari Non-Destructive Testing atau dalam bahasa Indonesia berarti “Pengujian Non-Destruktif”. Ini adalah metode pengujian yang digunakan untuk mengevaluasi karakteristik bahan, komponen, atau struktur tanpa merusak benda yang diuji.
NDT digunakan untuk mendeteksi cacat, ketidaksempurnaan, atau anomali pada material atau struktur tanpa menyebabkan kerusakan permanen.
Berikut penjelasan lebih detail tentang beberapa jenis NDT:
Visual Inspection
Pengertian Visual Inspection
Visual Inspection adalah metode pemeriksaan non-destruktif yang paling dasar namun sangat penting. Teknik ini melibatkan observasi langsung terhadap permukaan material atau komponen dengan mata telanjang atau dengan bantuan alat bantu seperti kaca pembesar, kamera, atau borescope. Meskipun sederhana, metode ini mampu mengidentifikasi berbagai jenis cacat seperti retakan, deformasi, korosi, dan ketidaksesuaian bentuk.
Pemeriksaan visual sering kali menjadi langkah awal sebelum dilakukan metode NDT yang lebih kompleks. Keunggulan utama dari visual inspection adalah kecepatannya dalam mendeteksi anomali permukaan serta biayanya yang relatif rendah.
Peralatan yang Digunakan
Dalam pelaksanaan visual inspection, teknisi dapat menggunakan berbagai alat bantu untuk meningkatkan efektivitas inspeksi. Beberapa peralatan umum yang digunakan antara lain lampu senter berintensitas tinggi, cermin inspeksi, kaca pembesar, dan kamera digital. Untuk area yang sulit dijangkau, digunakan alat seperti borescope atau endoscope yang memungkinkan visualisasi internal tanpa membongkar komponen.
Penggunaan alat bantu ini tidak hanya meningkatkan jangkauan inspeksi, tetapi juga membantu dokumentasi kondisi komponen, yang sangat penting dalam pemantauan jangka panjang dan pelaporan teknis.
Kelebihan dan Keterbatasan
Salah satu keunggulan visual inspection adalah metode ini dapat dilakukan dengan cepat dan tanpa memerlukan peralatan mahal. Selain itu, inspeksi visual dapat dilakukan langsung di lokasi tanpa perlu pengangkutan atau pembongkaran besar.
Namun, keterbatasan utama metode ini adalah hanya dapat mendeteksi cacat yang terlihat pada permukaan. Cacat internal seperti retakan dalam atau inklusi tidak dapat terdeteksi. Selain itu, keakuratan sangat bergantung pada pengalaman dan ketelitian inspektor.
Aplikasi dalam Industri
Visual inspection banyak digunakan dalam berbagai industri seperti manufaktur, konstruksi, migas, dan penerbangan. Dalam dunia penerbangan, misalnya, inspeksi visual dilakukan secara rutin untuk mendeteksi keretakan pada badan pesawat atau kondisi ban dan rem. Di industri migas, metode ini digunakan untuk memantau kondisi las, pipa, dan sambungan.
Karena kemudahan pelaksanaannya, metode ini juga sering dikombinasikan dengan metode NDT lain untuk hasil pemeriksaan yang lebih menyeluruh.
Ultrasonic Testing (UT)
Pengertian Ultrasonic Testing
Ultrasonic Testing (UT) adalah metode NDT yang menggunakan gelombang ultrasonik berfrekuensi tinggi untuk mendeteksi cacat internal, mengukur ketebalan, dan mengevaluasi struktur material tanpa merusaknya. Prinsip kerja UT didasarkan pada pemantulan gelombang suara ketika mengenai batas antar material yang berbeda, seperti celah atau retakan di dalam benda uji.
Sinyal pantulan tersebut kemudian diterima oleh transduser dan dianalisis untuk menentukan lokasi dan ukuran cacat. UT dapat digunakan untuk mendeteksi cacat kecil sekalipun, membuatnya sangat andal untuk pemeriksaan kualitas pada struktur kritis.
Peralatan dan Prinsip Kerja
Peralatan utama dalam UT meliputi generator gelombang ultrasonik, transduser, couplant (biasanya berupa gel atau minyak), dan unit display atau flaw detector. Transduser mengubah sinyal listrik menjadi gelombang suara dan sebaliknya, serta mengirimkan dan menerima gelombang tersebut melalui permukaan benda uji.
Couplant digunakan untuk menghilangkan celah udara antara transduser dan benda uji, karena gelombang ultrasonik tidak merambat efektif di udara. Gelombang yang dipantulkan dari dalam material kemudian ditampilkan dalam bentuk grafik pada layar, yang dapat diinterpretasikan oleh teknisi.
Kelebihan dan Keterbatasan
UT memiliki keunggulan utama dalam hal kedalaman penetrasi yang tinggi, memungkinkan deteksi cacat jauh di dalam struktur. Selain itu, hasilnya bisa sangat akurat dan dapat direkam untuk analisis lebih lanjut. Metode ini juga tidak membahayakan lingkungan atau operator, karena tidak menggunakan radiasi.
Namun, UT memiliki beberapa keterbatasan. Misalnya, permukaan benda uji harus relatif bersih dan halus untuk memastikan kontak yang baik antara transduser dan material. Selain itu, interpretasi hasil membutuhkan keahlian tinggi, dan peralatan UT bisa cukup mahal dibanding metode NDT sederhana seperti visual inspection.
Aplikasi dalam Industri
Ultrasonic Testing sangat umum digunakan dalam industri manufaktur logam, pembangkit listrik, minyak dan gas, serta penerbangan. Dalam industri minyak dan gas, UT digunakan untuk mendeteksi korosi dalam pipa atau tangki penyimpanan. Di bidang penerbangan, metode ini sangat penting untuk memeriksa struktur pesawat dan mencegah kegagalan akibat kelelahan material.
Selain itu, UT juga sering digunakan dalam inspeksi sambungan las untuk memastikan tidak ada cacat tersembunyi seperti porositas atau retakan yang dapat menyebabkan kegagalan struktural di kemudian hari.
Radiography
Pengertian Radiography Testing
Radiography Testing (RT) adalah metode NDT yang menggunakan radiasi pengion seperti sinar-X atau sinar gamma untuk menghasilkan citra internal dari suatu material atau struktur. Teknik ini mirip dengan rontgen pada bidang medis, di mana sinar menembus objek dan membentuk gambar berdasarkan perbedaan penyerapan radiasi oleh berbagai bagian material.
Cacat seperti porositas, retakan, atau inklusi dalam material akan tampak berbeda dalam hasil gambar radiografi, sehingga dapat diidentifikasi tanpa merusak benda uji. RT sangat efektif dalam mengungkapkan cacat internal yang tidak terlihat dari permukaan.
Jenis Radiasi yang Digunakan
Dua jenis radiasi utama yang digunakan dalam RT adalah sinar-X dan sinar gamma. Sinar-X biasanya dihasilkan oleh mesin khusus dan digunakan untuk objek dengan ketebalan rendah hingga sedang. Sedangkan sinar gamma berasal dari sumber radioaktif seperti Iridium-192 atau Cobalt-60, dan cocok untuk material yang lebih tebal karena daya tembusnya lebih besar.
Pemilihan jenis radiasi bergantung pada sifat material, ketebalan, serta sensitivitas deteksi yang diinginkan. Keamanan kerja menjadi aspek penting karena kedua jenis radiasi ini berpotensi membahayakan kesehatan jika tidak ditangani dengan benar.
Peralatan dan Prosedur
Peralatan utama dalam RT meliputi sumber radiasi, film atau detektor digital, dan sistem pengaman radiasi. Prosedurnya dimulai dengan menempatkan sumber radiasi di satu sisi objek dan film atau detektor di sisi lainnya. Setelah penyinaran dilakukan, film akan dikembangkan (atau hasil digital ditampilkan) untuk menganalisis pola penyerapan radiasi.
Cacat akan tampak sebagai area dengan kepadatan berbeda dalam gambar, yang kemudian diinterpretasikan oleh teknisi bersertifikat. Dalam sistem digital, hasilnya dapat langsung dianalisis dan disimpan secara elektronik, mempercepat proses evaluasi.
Kelebihan dan Keterbatasan
Radiography memiliki keunggulan utama dalam mendeteksi cacat internal tanpa perlu membongkar atau merusak komponen. Metode ini juga menghasilkan dokumentasi permanen dalam bentuk gambar, yang sangat berguna untuk audit dan catatan inspeksi.
Namun, RT memiliki beberapa kekurangan seperti biaya yang relatif tinggi, waktu pengerjaan yang lebih lama, serta kebutuhan akan pengendalian radiasi yang ketat untuk melindungi operator dan lingkungan. Selain itu, tidak semua jenis cacat dapat terdeteksi secara akurat, terutama jika orientasi cacat sejajar dengan arah penyinaran.
Aplikasi dalam Industri
Radiography banyak digunakan dalam industri minyak dan gas, petrokimia, konstruksi, dan penerbangan. Dalam pengelasan pipa, misalnya, RT digunakan untuk memastikan tidak ada retakan, porositas, atau inklusi yang dapat mengganggu integritas sambungan. Di industri penerbangan, metode ini penting untuk memeriksa bagian dalam sayap atau mesin pesawat yang tidak dapat dijangkau oleh metode lain.
Metode ini juga digunakan dalam industri otomotif dan manufaktur untuk memeriksa komponen cor atau cetak yang kompleks. Dokumentasi hasil inspeksi menjadi nilai tambah yang sangat penting dalam industri yang sangat diatur secara ketat.
Eddy Current Testing
Pengertian Eddy Current Testing
Eddy Current Testing (ECT) adalah metode Non-Destructive Testing yang memanfaatkan prinsip induksi elektromagnetik untuk mendeteksi cacat pada material konduktif, seperti logam. Ketika kumparan pembangkit arus bolak-balik didekatkan ke permukaan benda uji, akan timbul arus eddy (arus pusar) dalam material tersebut. Cacat atau gangguan dalam aliran eddy current akan menyebabkan perubahan dalam karakteristik medan elektromagnetik, yang kemudian dianalisis untuk mendeteksi adanya cacat.
Metode ini sangat sensitif terhadap cacat permukaan dan dekat permukaan, sehingga banyak digunakan untuk inspeksi retakan halus, korosi, serta pengukuran ketebalan lapisan pelapis non-konduktif.
Prinsip Kerja dan Peralatan
ECT menggunakan probe khusus yang terdiri dari kumparan tembaga dan terhubung ke perangkat elektronik pengolah sinyal. Ketika probe didekatkan ke material konduktif, medan magnet yang berubah-ubah menimbulkan arus eddy di permukaan benda uji. Interaksi antara arus eddy dan medan magnet menghasilkan sinyal listrik yang berubah-ubah tergantung pada kondisi material.
Peralatan utama meliputi flaw detector (alat pembaca sinyal), probe eddy current, dan sistem pencatatan data. Interpretasi sinyal dilakukan melalui tampilan grafik atau numerik, tergantung pada jenis peralatan yang digunakan. Operator yang terlatih dapat membaca pola sinyal untuk menentukan jenis, ukuran, dan lokasi cacat.
Kelebihan dan Keterbatasan
Keunggulan utama dari ECT adalah kemampuannya mendeteksi cacat tanpa kontak langsung dan tanpa memerlukan couplant seperti dalam Ultrasonic Testing. Selain itu, metode ini cepat, dapat digunakan untuk pemindaian area luas, dan sangat sensitif terhadap retakan kecil serta korosi.
Namun, ECT hanya berlaku untuk material konduktif, sehingga tidak cocok untuk plastik, keramik, atau material non-logam lainnya. Selain itu, sensitivitasnya menurun seiring dengan bertambahnya kedalaman cacat. Faktor lain seperti geometri benda uji, variasi ketebalan, dan konduktivitas yang tidak seragam juga dapat mempengaruhi keakuratan hasil.
Aplikasi dalam Industri
Eddy Current Testing banyak digunakan dalam industri penerbangan, nuklir, otomotif, dan manufaktur logam. Di industri penerbangan, ECT sangat efektif untuk memeriksa retakan halus pada lapisan permukaan pesawat, terutama di sekitar lubang paku dan sambungan logam. Di sektor energi, ECT digunakan untuk memeriksa tabung dalam penukar panas atau ketel uap.
Dalam dunia otomotif dan elektronik, ECT juga digunakan untuk kontrol kualitas bahan baku dan produk akhir, termasuk deteksi retakan mikro dan ketidaksesuaian dimensi pada bagian logam yang kecil dan presisi tinggi.
Magnetic Particle Testing (MPT)
Pengertian Magnetic Particle Testing
Magnetic Particle Testing (MPT) adalah metode NDT yang digunakan untuk mendeteksi cacat permukaan dan dekat permukaan pada material feromagnetik, seperti baja dan besi. Teknik ini bekerja dengan cara memagnetisasi benda uji, lalu mengaplikasikan partikel magnetik halus (berbentuk bubuk kering atau suspensi cair) ke permukaan. Cacat seperti retakan atau pori akan mengganggu garis gaya magnet dan menyebabkan partikel berkumpul di area tersebut, sehingga terlihat jelas secara visual.
MPT merupakan metode yang sangat efektif, cepat, dan relatif murah untuk inspeksi permukaan material feromagnetik dalam berbagai kondisi industri.
Proses dan Peralatan
Langkah pertama dalam MPT adalah memagnetisasi benda uji, baik dengan arus listrik langsung (DC) atau bolak-balik (AC), tergantung pada kedalaman cacat yang ingin dideteksi. Setelah medan magnet terbentuk, partikel magnetik diterapkan ke permukaan. Jika ada cacat, akan terjadi kebocoran fluks magnet yang menarik partikel ke area tersebut, membentuk pola indikasi cacat.
Peralatan yang digunakan antara lain: yoke magnetik, koil magnetisasi, partikel magnetik (fluoresen atau biasa), lampu UV untuk inspeksi fluoresen, serta alat pengukur medan magnet dan demagnetizer. Proses ini juga bisa dilakukan secara manual atau otomatis tergantung pada ukuran dan kompleksitas benda uji.
Kelebihan dan Keterbatasan
Kelebihan utama dari MPT adalah kemampuannya untuk mendeteksi cacat sangat halus yang berada di permukaan atau dekat permukaan dengan kontras visual yang tinggi. Selain itu, prosesnya cepat, biaya peralatan relatif rendah, dan cocok untuk volume produksi besar.
Namun, metode ini hanya berlaku untuk material feromagnetik. Material seperti aluminium, tembaga, atau stainless steel austenitik tidak bisa diperiksa dengan MPT. Selain itu, permukaan benda uji harus bersih dari cat tebal atau karat berat agar hasilnya akurat. Setelah inspeksi, benda uji juga perlu didemagnetisasi untuk menghindari masalah fungsional dalam penggunaan berikutnya.
Aplikasi dalam Industri
MPT sangat umum digunakan dalam industri manufaktur logam berat, otomotif, rel kereta api, minyak dan gas, serta konstruksi. Misalnya, pada pemeriksaan sambungan las struktur baja di jembatan atau gedung bertingkat, MPT digunakan untuk memastikan tidak ada retakan yang tersembunyi. Di industri rel kereta, MPT dilakukan untuk mendeteksi kelelahan logam dan retakan pada poros atau roda kereta.
Metode ini juga menjadi bagian penting dalam pemeliharaan berkala alat berat, seperti crane, rig pengeboran, atau komponen turbin, di mana deteksi dini cacat permukaan sangat menentukan keselamatan operasional.
Berikut lanjutan artikel dengan bagian:
Penetrant Testing
Pengertian Penetrant Testing
Penetrant Testing (PT), juga dikenal sebagai Liquid Penetrant Testing (LPT), adalah metode NDT yang digunakan untuk mendeteksi cacat permukaan terbuka seperti retakan halus, pori, atau sambungan tak sempurna. Metode ini bekerja dengan cara mengaplikasikan cairan penetran berwarna kontras atau fluoresen ke permukaan benda uji. Cairan ini akan meresap ke dalam cacat permukaan melalui aksi kapiler. Setelah itu, cairan berlebih dibersihkan dan diaplikasikan developer untuk menarik cairan dari cacat kembali ke permukaan sehingga terlihat jelas.
PT sangat efektif dalam mendeteksi cacat kecil pada permukaan logam, keramik, plastik keras, dan material non-porous lainnya.
Proses dan Tahapan Pengujian
Prosedur Penetrant Testing terdiri dari beberapa langkah utama: pembersihan awal, aplikasi penetran, waktu penetrasi, pembersihan berlebih, aplikasi developer, dan pemeriksaan visual. Setiap tahapan ini penting untuk memastikan akurasi hasil.
Pembersihan awal bertujuan menghilangkan kotoran, minyak, atau cat yang dapat menutup cacat. Setelah cairan penetran diaplikasikan, waktu tunggu diberikan agar cairan dapat menyerap sempurna ke dalam celah atau retakan. Cairan berlebih kemudian dibersihkan secara hati-hati agar tidak mengganggu cairan yang masuk ke cacat. Developer diaplikasikan sebagai lapisan tipis untuk menarik penetran keluar dari cacat dan membuatnya tampak.
Jenis Penetran dan Developer
Penetrant Testing dapat menggunakan penetran berwarna kontras (visible dye penetrant) atau fluoresen (fluorescent dye penetrant). Jenis fluoresen digunakan bersamaan dengan sinar UV agar hasilnya lebih jelas dan sensitif, terutama dalam kondisi pencahayaan rendah atau untuk cacat mikro.
Sementara itu, developer juga tersedia dalam beberapa bentuk: cair (spray), bubuk kering, atau berbasis air. Pemilihan penetran dan developer tergantung pada jenis benda uji, tingkat sensitivitas yang dibutuhkan, dan kondisi lingkungan pengujian.
Kelebihan dan Keterbatasan
Keunggulan utama Penetrant Testing adalah kesederhanaannya dan kemampuannya mendeteksi cacat permukaan yang sangat kecil dengan biaya relatif rendah. Selain itu, metode ini dapat digunakan untuk berbagai material non-porous, tidak terbatas pada logam saja.
Namun, PT hanya dapat mendeteksi cacat yang terbuka di permukaan. Cacat bawah permukaan tidak dapat dideteksi. Selain itu, permukaan benda uji harus bersih dan kering, serta tidak boleh memiliki lapisan berpori atau kasar yang dapat menyerap cairan dan memberikan hasil palsu. Proses ini juga memerlukan waktu tunggu di beberapa tahap, sehingga tidak secepat metode inspeksi lain dalam kondisi tertentu.
Aplikasi dalam Industri
Penetrant Testing banyak digunakan dalam industri pesawat terbang, otomotif, pembangkit listrik, dan fabrikasi logam. Di sektor penerbangan, PT digunakan untuk memeriksa retakan halus pada komponen mesin, bilah turbin, atau rangka pesawat. Dalam industri otomotif, metode ini digunakan untuk memeriksa komponen cetak seperti blok mesin dan girboks dari cacat permukaan produksi.
Dalam pemeliharaan fasilitas industri, PT sering digunakan untuk inspeksi berkala struktur las dan komponen bertekanan tinggi yang rentan terhadap kelelahan dan retak. Kombinasi antara efektivitas dan biaya rendah menjadikan Penetrant Testing salah satu metode NDT yang paling populer.
Internal Rotary Inspection System (IRIS)
Pengertian IRIS
Internal Rotary Inspection System (IRIS) adalah metode NDT berbasis ultrasonik yang dirancang khusus untuk inspeksi internal pipa dan tabung. IRIS bekerja dengan memanfaatkan gelombang ultrasonik yang dipancarkan secara radial oleh probe berputar di dalam tabung yang terisi air. Pantulan gelombang dari dinding dalam dan luar pipa kemudian diukur untuk menentukan ketebalan material secara akurat.
Berbeda dengan metode lain seperti Eddy Current yang terbatas pada permukaan, IRIS mampu memberikan gambaran menyeluruh mengenai ketebalan dan integritas dinding tabung, sehingga sangat berguna untuk deteksi korosi internal dan erosi.
Peralatan dan Prinsip Kerja
Sistem IRIS terdiri dari probe ultrasonik yang terpasang pada sistem pemindai berputar (rotary scanner), tabung fleksibel, tangki air atau sistem pembilasan, serta unit analisis data. Saat probe dimasukkan ke dalam tabung, air digunakan sebagai media perantara untuk mengirimkan gelombang ultrasonik dari probe ke dinding pipa.
Probe berputar mengarahkan pulsa ultrasonik ke segala arah secara radial. Gelombang yang dipantulkan kembali dari permukaan dalam dan luar tabung dikumpulkan oleh transduser dan dikonversi menjadi sinyal digital. Data ini kemudian divisualisasikan dalam bentuk grafik ketebalan atau citra cross-section dari dinding tabung.
Kelebihan dan Keterbatasan
IRIS dikenal sangat akurat dalam mengukur ketebalan dinding dengan toleransi yang sangat kecil. Metode ini juga mampu mendeteksi cacat internal yang tidak dapat dijangkau oleh metode permukaan. Karena gelombang dipantulkan dari permukaan dalam dan luar secara bersamaan, IRIS mampu membedakan antara korosi eksternal dan internal.
Namun, IRIS memerlukan persiapan yang cukup intensif. Pipa atau tabung harus dibersihkan secara menyeluruh dari kerak, endapan, dan karat agar gelombang ultrasonik dapat melewati dengan baik. Selain itu, pengujian membutuhkan air bersih sebagai couplant, dan peralatannya relatif rumit dibanding metode inspeksi lain. IRIS juga tidak efektif pada tabung yang sangat kecil atau bengkok.
Aplikasi dalam Industri
IRIS banyak digunakan dalam industri petrokimia, pembangkit listrik, dan kilang minyak untuk memeriksa heat exchanger, boiler tubes, serta sistem perpipaan bertekanan. Di pembangkit listrik, IRIS membantu mendeteksi penipisan dinding tabung boiler akibat korosi tinggi suhu dan tekanan.
Di sektor minyak dan gas, IRIS sering digunakan dalam inspeksi shutdown atau turnaround plant, ketika ribuan tabung harus diperiksa dalam waktu terbatas. Kemampuan IRIS untuk memberikan hasil kuantitatif yang akurat menjadikannya alat vital dalam perencanaan pemeliharaan prediktif dan penggantian komponen.
Pilihan metode NDT yang tepat akan tergantung pada jenis material, bentuk, dan jenis cacat yang dicari. Pemilihan yang tepat akan membantu dalam memastikan kualitas dan integritas suatu produk atau struktur tanpa merusaknya.
